會員廠商：林商行強化安全玻璃廠股份有限公司

指導老師：鄭秦亦老師/機械系、張祥傑老師/機械系

團隊成員：陳柏瑜、蔡宗佑、石承恩、丁楷譯、黃凱煜、趙翊凱

技術內容

本計畫應用生產設備檢測之功能，可透過電腦依規格可變換模式切換動作，即可測試多樣規格，以完成開發一套設備訊號擷取分析系統。LabVIEW圖控程式透過網路連線方式，來擷取PLC資料，其圖控程式皆以整合作業管理系統，並且具有即時控制及遠端監控的功能，還可將資料配合作業管理系統做快速的存取與紀錄。

應用範圍

設計生產目視化管理監控看板，設計內容要點如下：

1. 現場機台即時生產數據(達成率)。

2. 機台生產中斷問題。

3. 機台運行狀況。

4. 統一管控自動物流流程運行狀態。

5. 柏拉圖分析(報警次數、生產不良品)。

6. 設備運轉數據收集分析(馬達運轉電流、氣壓缸移動壓力、搬運次數…等)。

技術移轉可行性及預期效益

達到量測設備數位化，本文可程式控制器PLC與電腦進行連線，透過圖控人機介面LabVIEW設計顯示數據與圖表，藉此可以將資料儲存於電腦中供日後進行分析使用。

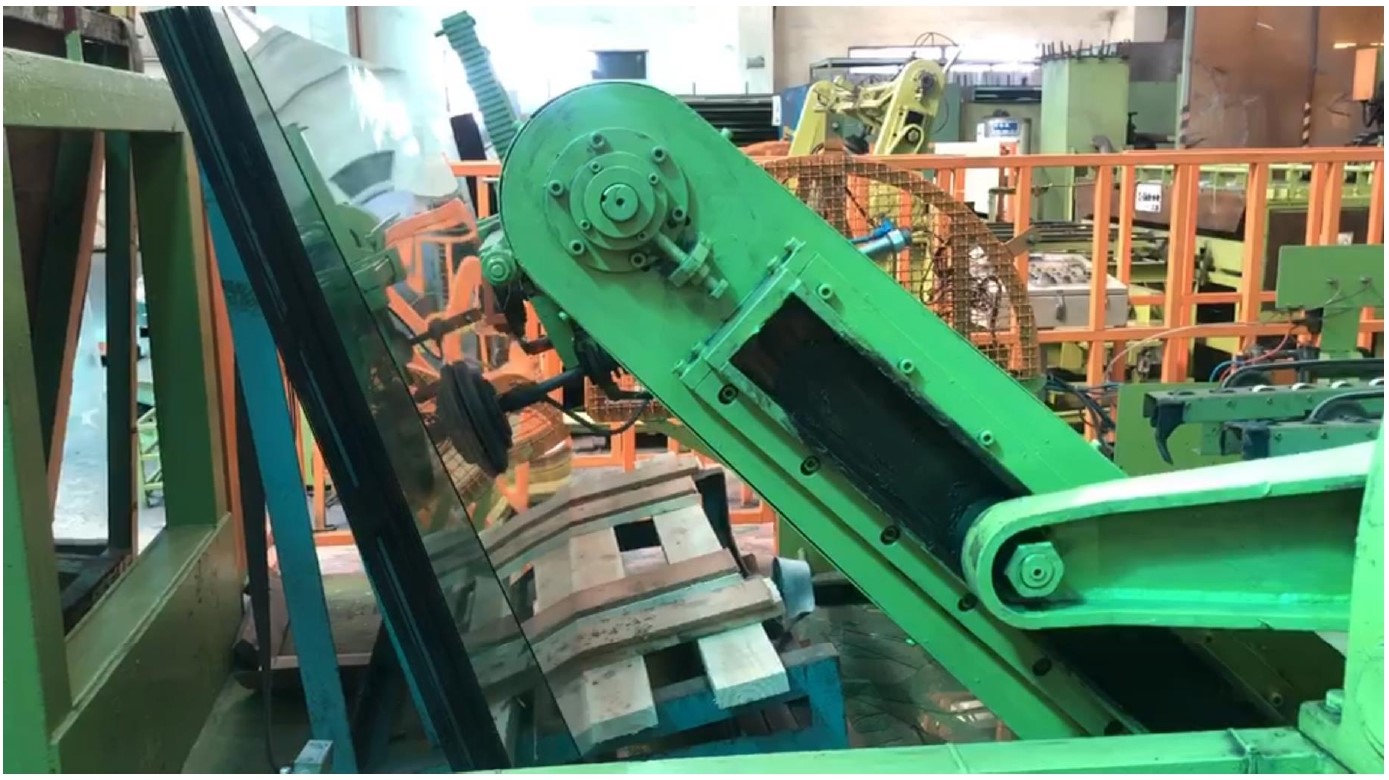

林商行玻璃加工設備(1)

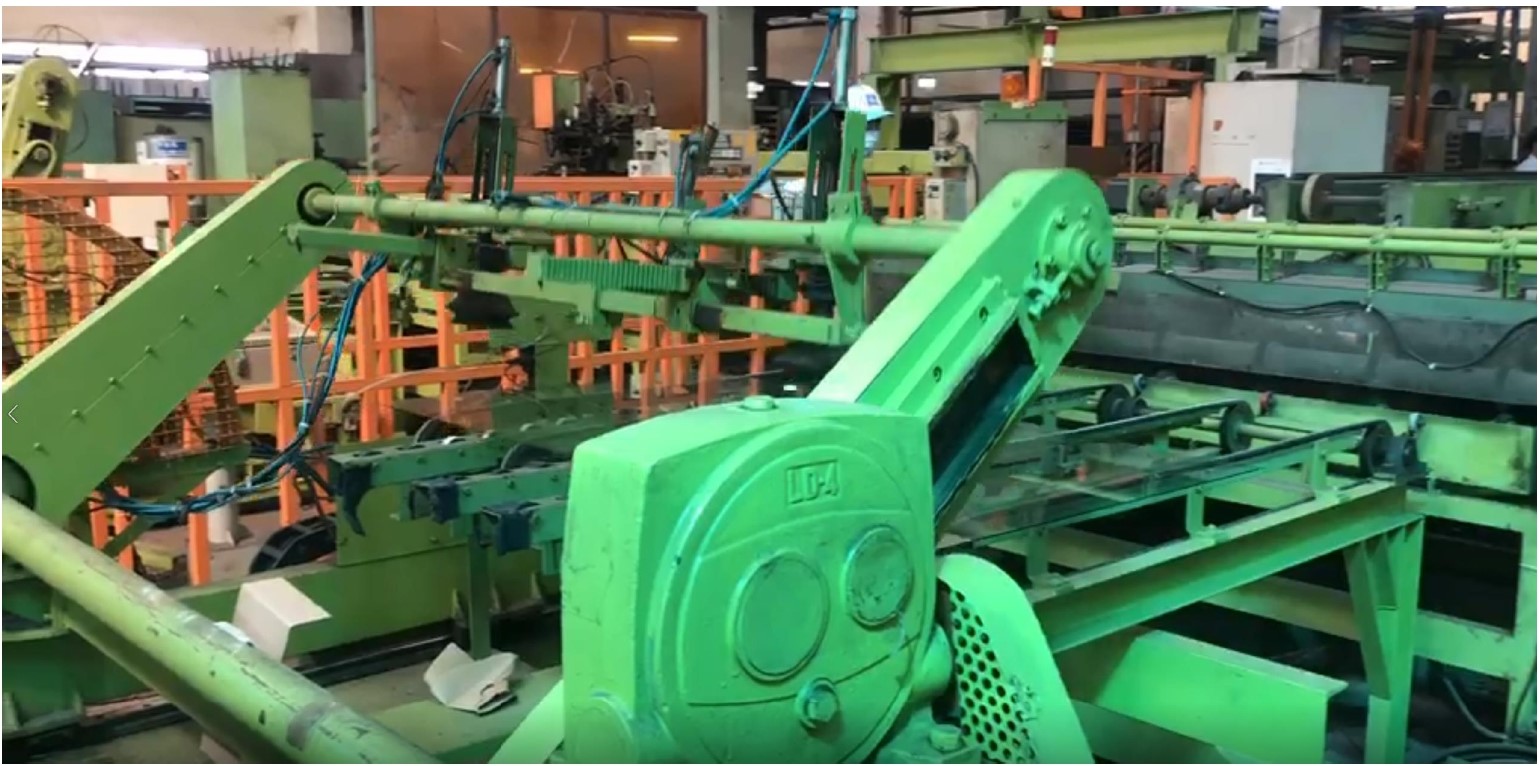

林商行玻璃加工設備(2)

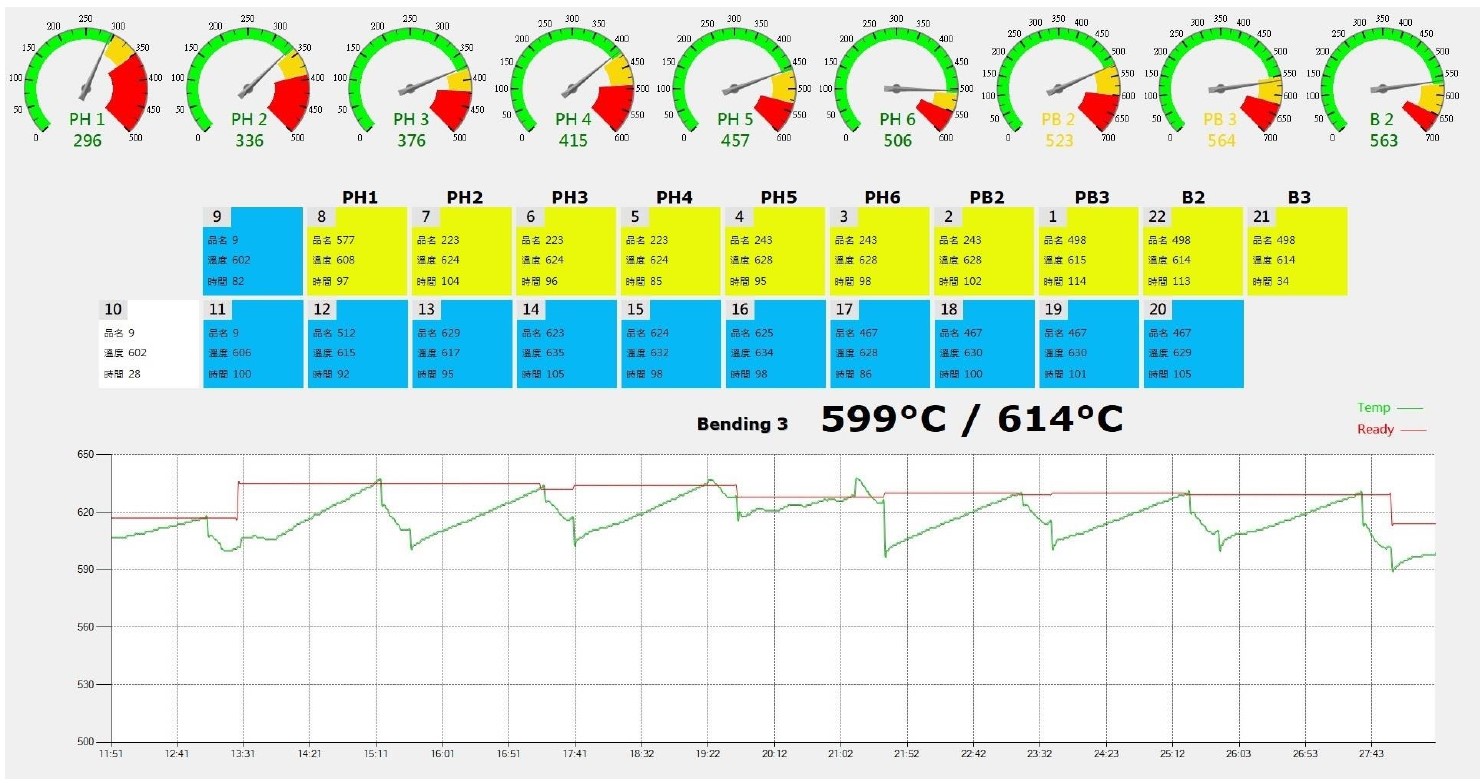

林商行設備監控畫面
